1º IEA exámenes de recuperación junio



Simplificación 3 --> Se realiza en casa.

 Grupos:

Individual, realizar en casa

TAREA:

1ºPartiendo de la tabla de verdad del circuito 3 de los ejercicios de digital -->

 3.- En un determinado proceso industrial, disponemos de dos generadores de 15 Kw, cada uno, para alimentar a tres motores de 5 Kw, 10 Kw y 15 Kw, los cuales no funcionan siempre juntos (ver figura). Queremos realizar un automatismo que detecte los motores que están en funcionamiento en cada momento y ponga en marcha el         segundo generador (G) cuando sea necesario.

      SE PIDE:

1)  La  tabla de la verdad de la función G que controla el funcionamiento del  2º generador.

2)  La función lógica en su primera forma canónica.

4)  El circuito lógico correspondiente a la ecuación lógica sin simplificar y a la simplificada.





Entradas: Salidas:

1 Motor funciona 1 Funciona 2º generador

0 Motor parado    0   No funciona 2º gener

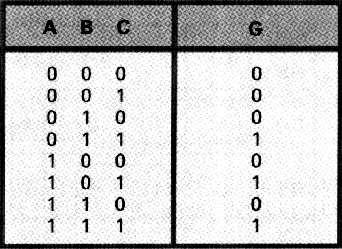

• Tabla de la verdad:

• Ocho combinaciones de entradas  (23).

• Salidas activas en función de las condiciones del enunciado.

•


• Simplificación por Álgebra de Boole:

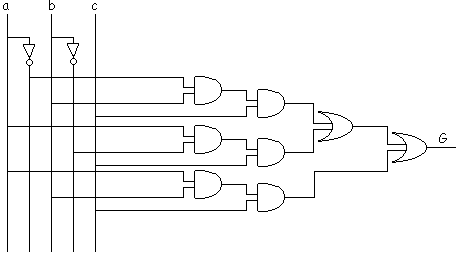

• Circuito lógico (ecuación desarrollada [[No montar]] :

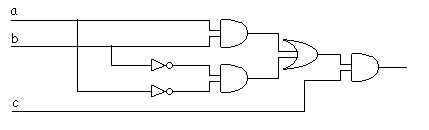

• Circuito lógico (ecuación simplificada): Hay dos opciones

2º Traza el esquema de emplazamiento --> Protoboard.  Tiene que ser singular -->que se detecte cualquier copia.

3º Simular la comprobación --> sustituimos las fotografías por dibujos explicativos. Pueden ser la protoboard coloreando los diodos que se encienden y se apagan:

4º Explicar la simulación --> Explicar, para cada estado, que patilla y de que integrado -recordando su función- se activa o desactiva en ese proceso.

5º Subir a ClassRoom.

Regulador de carga 12 V

vídeo regulador 12 V

Simplificación de funciones 2

Comprueba el circuito inferior siguiendo los pasos de Simplificación de funciones 1.

--> Recordad que para obtener ayuda durante la comprobación  debe estar relleno el documento ESTADO/FOTOGRAFÍA

--> Novedad respecto a "Simplificación 1" --> debéis diseñar el circuito de emplazamiento (protoboard)

 Grupos:

TAREA:

1ºPartiendo de la tabla de verdad del circuito 2 de los ejercicios de digital

Imagina que tienes que diseñar una puerta electrónica para un garaje, de forma que solo debe abrirse cuando se pulse una determinada combinación de botones (A, B y C ), según las condiciones indicadas. Diseña el circuito lógico que permita la apertura de la puerta del garaje, empleando las puertas lógicas que consideres oportuno. Condiciones de apertura:

1)  C pulsado, A y B en reposo.              2)  A, B y C pulsados.

Tabla de verdad

c             b             a	R	0 1 2 3 4 5 6 7
0             0             0 0             0             1 0             1             0 0             1             1 1             0             0 1             0             1 1             1             0 1             1             1	0 0 0 0 1 0 0 1



S =



2º Hemos obtenido un circuito con tecnología CMOS

3º Tenemos que implementar el circuito sobre protoboard y comprobar que este circuito es una solución a esa tabla

Protoboard --> Nos toca diseñarla

NOTA 2020-21 --> Mientras unos alumnos diseñan lel circuito de emplazamiento (protoboard) otros, dos grupos finalizan la práctica simplificación:

A/A --> Recordar errores viernes:

1º CI no conectados a negativo, error en una línea de protoboard.

2º Error en resistencia. Led (y transistor) cambiar.

D/JP/L: Modificar en general (consumo alto)

Simplificación de funciones

 Grupos:

Práctica pendiente:

Funciones:

Fuente: https://www.logicbus.com.mx/compuertas-logicas.php

Compuerta AND




Fig. 2 Tabla, Representación y Fórmula Compuerta AND

Compuerta OR




Fig. 3 Tabla, Representación y Fórmula Compuerta OR

Compuerta NOT




Fig. 4 Tabla, Representación y Fórmula Compuerta NOT

Simil con contactos por AreaTecnologia.com

NOT:

Integrados:

NOT --> 4069: PDF

OR --> 4071: PDF

AND --> 4081:PDF

TAREA:

1ºPartiendo de la tabla de verdad del circuito 1 de los ejercicios de digital

2º Hemos construido un circuito con tecnología CMOS su circuito-solución simplificado.

Aprenderemos pronto a simplificar circuitos en digital.

3º Tenemos que implementar el circuito sobre protoboard y comprobar que este circuito es una solución a esa tabla

--> Recordad que para obtener ayuda durante la comprobación  debe estar relleno el documento ESTADO/FOTOGRAFÍA

Protoboard PDF +npn BC547 (c,b,e)

Trabajo con zócalos soldados:
