P15 __KM2 se desconecta pasado un tiempo de desconectarse KM1

 Marcha – Paro de dos contactores (KM1, KM2) con un pulsador (S2).

- KM1 y KM2 se activan al pulsar S2.

- KM1 se para al pulsar (S1) y a los 10” se para KM2

- Si actúa cualquiera de los 2 térmicos (F1 y F2), se paran los dos contactores en ese instante.  - La actuación de los térmicos se señaliza con un piloto intermitente amarillo.

Práctica 14. KM1 y KM2 se activan sendos pulsadores

 2 contactores (KM1, KM2), 2 pulsadores de marcha (S2, S3), un pulsador de paro (S1) y 2 térmicos  (F1, F2).

- KM1 se activa con S2, y si KM2 no está activo. Al activarse KM1 se activa también un piloto. Se  desactiva con S1.

- KM2 se activa con S3 y si KM1 no está activo. Al activarse KM2 se activa también un piloto. Se  desactiva con S1.

- Ambos se desactivan con cualquier térmico, que activará un piloto intermitente.

Práctica 13 con LOGO!

 Marcha – Paro de dos contactores (KM1, KM2). Su funcionamiento responderá a:

- KM1 se activa al pulsar S2.

- KM 2 se activa al dejar de pulsar S2.

- Se para desde un pulsador de paro (S1) y 2 térmicos (F1 y F2).

PLANIFICACIÓN EJEMPLO logo! ÁRBOL DE NAVIDAD

 Doc_Tarea    Doc_G2    Ejemplo   EJEMPLO_G2

Posible programa



Placa de motor 3~

Placa de motor 3~     Relé térmico   Guardamotor NR2-25 PDF

https://docs.google.com/document/d/1BU5ijesXJxa-GMwOroCuTcMxxEdUBPqfin_uqLMB-vA/edit?usp=sharing

Imágenes: propias y   https://automatismosuets.wordpress.com/conexion-estrella-triangulo/

Red de distribución es 400V/230V, la más  común:

--> Conectamos el motor en estrella Y, las bobinas estarán conectadas a 230V, la I de línea será de 29A, coincidiendo con la I de cada bobina.
--> La potencia, con U=400V (400V/230V) y la I= 29A, la potencia será de
S= 400V x 29A x  1,732 = 20.010 VA

S= 230Vx29Ax3= 20.010VA

--> La potencia activa será de 20.01VAx0,9 =  18.082,1W, por lo que deducimos que sus pérdidas ( mecánicas y electromagnéticas) será de:

Pp=P-Pu = 18.082,1W-15.000W  = 3.082,1W --> Perdidas (Pp/P)= 18%  --> rendimiento= 82%

--> La impedancia de cada bobinado será de Z= U/I = 230V/29A = 7,93  Ω

Para una red de distribución como ésta,  de 400V, No podemos conectar este motor en triángulo, las bobinas tendrán que soportar 400V, cuando nos recomiendan una tensión en bobinados de 230V.

--> Pero si aún sin deber, conectamos a una red de 400V este motor en D o triángulo, la tensión de cada bobina será de 400V, por lo que la intensidad por ellas será de If = U/Z = 400/7,93 Ohm = 50,44A

S= 400V x 50,44A x  3 = 60.528 VA

-->  La IL será de 50,44A x 1,732 =   87,36A   --> la potencia medida en línea será de:

S= 400V x 87,36A x  1,732 = 60.528 VA

Muy, muy por encima de los valores de potencia de la placa

Red de distribución  230V/130V, poco común:

--> Conectamos el motor en  D (triángulo)  las bobinas estarán conectadas a 230V, la I de fase (bobinas) será de
If= U/Z = 230V/7,93 Ω  = 29A, la Il= 29A x  1,732 = 50,228 A, como indica la placa.
   Las "potencias" se repiten, en tanto que estamos realizando una conexión "nominal"

--> La potencia, con U=400V (400V/230V) y la I= 29A, la potencia será de S= 400V x 29A x  1,732 = 20.010 VA

S= 230Vx29Ax3= 20.010VA

--> La potencia activa será de 20.01VAx0,9 =  18.082,1W, por lo que deducimos que sus pérdidas ( mecánicas y electromagnéticas) será de:

Pp=P-Pu = 18.082,1W-15.000W  = 3.082,1W --> Perdidas (Pp/P)= 18%  --> rendimiento= 82%

También podemos conectar  el motor en Y (estrella) pero ya no trabajará con la potencia nominal, su potencia estará muy por debajo de los 15kW nominales que consigue con una S de 20.000 VA..

Si conectamos el motor en estrella Y (estrella), por ejemplo en el arranque,   las bobinas estarán conectadas a 130V, la I de fase (bobinas) será de
If= U/Z = 130V/7,93 Ω  = 16,4A, por lo que la potencia será de:
S= 130Vx16,4Ax3= 6.396 VA --> 4,8 kW, una tercera parte de la nominal.

Recordatorio Calculadora grados <--> radianes



¿Qué son los grados?

Aquella unidad de medida de giro que corresponde a 1/360 del giro de una circunferencia completa

¿Qué son los radianes?

Aquella unidad de medida que corresponde a 1/2 x Pi del giro de una circunferencia completa

¿Podemos relacionar los grados con los radianes?

Sí, un radian se corresponde con  360º/2xPi = 57,3º

https://web2.0calc.es/    Ejemplo en radianes --> sin (1.57) = 0.84147 0.84147

Al pulsar mayúsculas en teclado--> Función Arco cos, sen ..

Valor del seno de "radian y medio" (85,94º) --> sin (1.5) =0.997494986604

Utilizamos el punto ( . ) para separar decimales

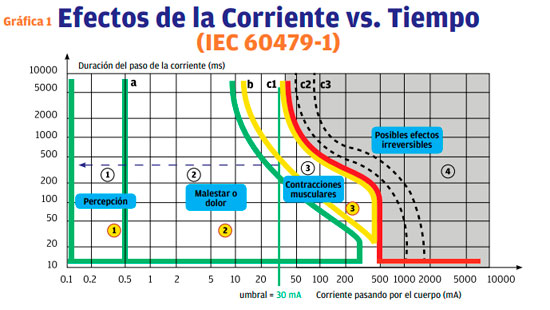

Curva Intensidad-tiempo fibrilación ventricular

 Curva Intensidad-tiempo fibrilación ventricular

https://electricistas.cl/la-relacion-de-la-electricidad-con-el-cuerpo-humano-y-sus-efectos/

           Napo dans…Chocs électriques ! [Film complet]    doc        VideoQuExt       SCORM

 3:04 --> 5 reglas de oro        Drive       VideoQuext   Doc

Regles de oro para evitar el riesgo eléctrico

              Efectos de la corriente en el cuerpo Humano   video      Scom          doc

Celdas Media tensión

 Vídeos y videoquext:        Norm_Iberdrola        DOC de Actividades       Carpeta de fotos

	2.1- Celdas MT en detalle	Youtube   Drive	VideoQuExt   Doc   Scorm    Alumno
>	2.2- Maniobras CT	Youtube   Drive	VideoQuExt   Doc  Scorm    Alumno

Normativa Iberdrola
https://industria.gob.es/Calidad-Industrial/seguridadindustrial/instalacionesindustriales/instalaciones-alta-tension/Documents/reglamento-alta-tension/iberdrola/NI%2050.42.11_E05_may19-.pdf



Celdas Ormazabal en TEE2:

Una celda de protección extensible

Identificamos la celda de protección extensible por su denominación (CE __ 1P), las conexiones aislantes elastoméricas conectadas en tulipas situadas en su lateral izquierdo y  tres portafusibles. La existencia de un pulsador para la apertura (velocidad) indica la función de protección ya que permite inmediatez  y ausencia de esfuerzo en la apertura o corte de corriente.

+

Conjunto de 3 celdas no extensible. 2 de línea y 1 protección

Identificamos el conjunto de tres celdas no extensibles agrupando dos de línea y una de protección por su denominación (CNE-2L 1P ___), la ausencia de tulipas en los laterales. Sus dos laterales son estancos.  La existencia en la celda derecha de fusibles así como un  pulsador que complementa a los orificios donde se introduce la palanca de maniobra indica que esa celda es de Protección. El pulsador permite un corte rápido de la corriente del primario del trafo.  Las  celdas izquierda y central tienen únicamente los  dos orificios (IS y PAT) de maniobra.  Estos orificios de maniobra y   la simbología grabada en su frontal  identifican estas dos aparamentas   como celdas de línea.

Celdas Merlin Gerin  en TEE2:    Catálogo Schneider SM6

Conjunto de dos celdas extensibles por pletinas de embarrado  con CTR de telemando  (telecomandada) formado por:

Una celda de protección NO telecomandada --> 428PR774

Una celda de línea TELECOMANDADA--> 484BL961

MANIOBRAS CON CELDAS

Maniobras con celdas Ormazabal           FOTOS/VÍDEOS

1ª--> Celda de protección:

     Las maniobras que llevaremos a cabo en una celda de protección Ormazabal serán:

    1ª_1.- Cierre del interruptor-seccionador.

  Realizaremos esta acción cuando la celda  esté abierta y queramos alimentar el transformador.  Los pasos que seguiremos son:

1º--> Preparamos las EPIS y  la palanca de maniobra.

2º --> Comprobamos que la tierra no esté puesta y  si está puesta ejecutamos 1ª_4. No realizamos ninguna acción hasta que  observemos que la celda esté con la tierra quitada y el IS abierto. Para evitar que se pueda cerrar el IS con tierra puesta las celdas tienen un sistema de bloqueo (tapan el orificio de IS) que impiden la maniobra.

3º --> Observamos el testigo de fusibles para asegurarnos de su perfecto estado.

4º --> Introduciremos la palanca en el orificio de maniobra del IS. Giraremos ésta en sentido horario hasta cerrar el IS.

5º --> Extraemos la palanca de maniobra cargando previamente el muelle de apertura de IS. Esta carga o tensado de muelle se realiza girando la palanca en sentido antihorario.

    1ª_2.- Apertura del interruptor-seccionador.

Accionamos el pulsador de apertura de celda girando éste en sentido antihorario.  Como que los muelles se quedan tensados(cargados) antes de extraer la palanca en el momento del cierre de IS, la apertura siempre es inmediata, basta con accionar el pulsador que libera el muelle.

    1ª_3.- Puesta a tierra de la celda.

1º--> Preparamos las EPIS y  la palanca de maniobra.

2º --> Comprobamos que la celda esté abierta y no tenga tensión observando sus testigos luminosos y/o clavijas de comprobación.

3º --> Introducimos la palanca en el orificio de puesta a tierra y ponemos a tierra la celda girando la palanca   en sentido antihorario.

    1ª_4.- Eliminar la PaT de la celda.

1º--> Preparamos las EPIS y  la palanca de maniobra.

2º --> Comprobamos que la celda esté puesta a tierra  y la tapa del compartimento de cables esté instalada , impidiendo el acceso a fusibles y cables una vez eliminada la tierra. Si no hemos tapado el compartimento de cables y fusible los orificios de maniobras están bloqueados  impidiendo cualquier maniobra.

3º --> Introducimos la palanca en el orificio de puesta a tierra y eliminamos la tierra de la celda girando la palanca   en sentido horario.

    1ª_5.- Apertura de la tapa de fusibles y cableado.

El acceso al compartimento de cables para revisar o instalar éstos así como para cambiar los fusibles se realizar siempre con la celda puesta a tierra , bloquea la extracción de la tapa si la tierra no está puesta. Una vez que la celda está puesta a tierra  desplazando hacia arriba la palanca de apertura y la tapa del compartimento de cable se libera.



    1ª_6.- Revisión y cambio de fusibles.

1º.- Revisamos  indicador  " Disparo Fusible". Si está verde los fusibles no han disparado, todo esta correcto. Si está rojo debemos continuar los pasos que permiten el cambio de fusible.

2º.-   Para cambiar los fusibles accedemos a su ubicación siguiendo los pasos 1ª_4 y 1ª_5.

3º.-  Abrimos los compartimentos y sustituimos los fusibles. En este proceso tenemos la precaución de situar el percutor hacia el exterior. Es difícil  colocarlos mal al estar indicado tanto en el  portafusible como en el fusible. Pero un error es posible al ser simétricos los fusible y admitir la posición incorrecta de percutor hacia el interior.  Carpeta fusibles

2ª--> Celdas de Línea:

     Las maniobras que llevaremos a cabo en las celdas de Línea Ormazabal serán:

    2ª_1.- Cierre del interruptor-seccionador.

  Realizaremos esta acción cuando la celda  esté abierta y queramos recibir energía de una línea o enviarla hacia otra línea.  Los pasos que seguiremos son:

1º--> Preparamos las EPIS y  la palanca de maniobra.

2º --> Comprobamos que la tierra no esté puesta y  si está puesta ejecutamos 2ª_4. No realizamos ninguna acción hasta que  observemos que la celda esté con la tierra quitada y el IS abierto. Para evitar que se pueda cerrar el IS con tierra puesta las celdas tienen un sistema de bloqueo (tapan el orificio de IS) que impiden la maniobra.

3º --> Nos cercioramos que la celda  no tiene  tensión observando sus testigos luminosos y/o clavijas. SI  LA CELDA NO DEBE TENER TENSIÓN Y SÍ TIENE, -->   ABORTAMOS LA MANIOBRA. Si la maniobra contempla que la línea conectada  a la celda tiene ya servicio,  comprobamos la concordancia de fases, y si es correcta seguimos el proceso conexión de celda.

4º --> Introduciremos la palanca en el orificio de maniobra del IS. Giraremos ésta en sentido horario hasta cerrar el IS.

5º --> Visualizado el cierre del IS -líneas perpendiculares-  procedemos a extraer la palanca y damos por finalizada la maniobra.

    2ª_2.- Apertura del interruptor-seccionador.

 Realizaremos esta acción cuando la celda  esta cerrada.   Los pasos que seguiremos son:

1º--> Preparamos las EPIS y  la palanca de maniobra.

2º --> Introduciremos la palanca en el orificio de maniobra del IS. Giraremos ésta en sentido antihorario hasta cerrar el IS.

3º --> Visualizado la apertura del IS  -línea girada 45º-  procedemos a extraer la palanca y damos por finalizada la maniobra.

    2ª_3.- Puesta a tierra de la celda.

1º--> Preparamos las EPIS y  la palanca de maniobra.

2º --> Comprobamos que la celda esté abierta y no tenga tensión observando sus testigos luminosos y/o clavijas de comprobación. ESTE PASO ES MUY IMPORTANTE YA QUE PUEDE RECIBIR SERVICIO A TRAVÉS DE LA LÍNEA DESDE OTRO CT.   SI  LA CELDA NO DEBE TENER TENSIÓN Y SÍ TIENE, -->  ABORTAMOS LA MANIOBRA.

3º --> Si la celda tiene el IS abierto y no tiene tensión (testigos apagados) introducimos la palanca en el orificio de puesta a tierra y ponemos a tierra la celda girando la palanca   en sentido antihorario.

   2ª_4.- Eliminar la PaT de la celda.

Salvo las menciones a los fusibles, mismo procedimiento y resultado que 1ª_4.

1º--> Preparamos las EPIS y  la palanca de maniobra.

2º --> Comprobamos que la celda esté puesta a tierra  y la tapa del compartimento de cables esté instalada , impidiendo el acceso a fusibles y cables una vez eliminada la tierra. Si no hemos tapado el compartimento de cables y fusible los orificios de maniobras están bloqueados  impidiendo cualquier maniobra.

3º --> Introducimos la palanca en el orificio de puesta a tierra y eliminamos la tierra de la celda girando la palanca   en sentido horario.

    2ª_5.- Apertura de la tapa de cableado.

Salvo las menciones a los fusibles, mismo procedimiento y resultado que 1ª_5.

El acceso al compartimento de cables para revisar o instalar éstos así como para cambiar los fusibles se realizar siempre con la celda puesta a tierra , bloquea la extracción de la tapa si la tierra no está puesta. Una vez que la celda está puesta a tierra  desplazando hacia arriba la palanca de apertura y la tapa del compartimento de cable se libera.

Maniobras con celdas Merlin Gerin -Schneider            FOTOS/VÍDEOS

    Salvo lo concerniente a TELECONTROL, las maniobras de las dos celdas  son similares a las Ormazabal para  puesta a tierra, apertura del compartimento de cables...  y en precauciones, por ejemplo en la imposibilidad de abrir el compartimento de fusibles y cables sin previa puesta a tierra.  El la celda de protección la instalación de fusibles sencilla pero diferente. Están situados en vertical.



    La celda de Trafo (Protección) no está telecomandada, el funcionamiento es idéntico a su homóloga Ormazabal: Cierre de IS por palanca y apertura por pulsador. (Cierre y apertura)



    La celda de línea está telecomandada, incorpora un selector de LOCAL/TELECOMANDO. Este selector y sus precauciones las comentamos más adelante.



Cuando está en modo local tanto la apertura como el cierre se realiza por pulsadores. Cierra el IS accionando el pulsador negro ON   y abre el IS accionando el pulsador  Rojo OFF. Este pulsador OFF está siempre preparado para abrir el IS con tan solo pulsarlo. El muelle, se queda cargado  después de cada cierre.  Para el CIERRE DEL IS de línea en modo local debemos tensar el muelle. El muelle lo tensamos girando la palanca en sentido horario.  El señalizador del muelle pasará de color marrón a rojo. Una vez tensado el muelle pulsando ON se cierra el IS. El muelle quedará cargado obligatoriamente -y sin realizar ninguna acción- para garantizar una apertura rápida.

     Cómo proceder con el  selector   LOCAL/TC. Para operar de modo local  nos indica un texto de procedimiento que vigilemos que el IS esté abierto y el muelle destensado. Un muelle tensado (ROJO) es muy peligroso ya que una sencilla activación del pulsador de ON provoca un indeseable -y posiblemente  fatídico-  cierre del IS.



Celda de protección



Celda de línea



Manual de maniobras Schneider
