ER1__SEC__P1 _Corrección del factor de potencia



ER1__SEC__P1 _Corrección del factor de potencia

Ejemplo en  Doc_Drive

Grupos:

https://echaloasuerte.com/number

G1 --> 5 y 8 -->  Sergio y Luis

G2 --> 7 y 3 -->  Ricardo y Pedro

G3 --> 2 y 9 -->  Eduardo y Adam

G4 --> 4 y 10 --> Víctor y Fran

G5 --> 1 y 6 --> Álvaro y Marcos

Obligatorio -->

Antes de iniciar esta práctica o cualquier otra debes tener creada en un A4 una guía para tomar notas  y apuntar resultados

Circuito:

Componentes nuevos:

 Polímetro__1,  Fuente c.a. (Trafo 230V/11V)__1  reactancias (bobinas)__3  y Condensadores__3  --> Valor = ________

Guía de trabajo:

1º --> Recepción de materiales

 3 reactancias, 3 condensadores, 0 resistencias  y 1 fuente de alterna

Nota: R incorporada en la reactancia. Medir con el polímetro para determinar su valor

2º --> Montar el circuito con tres reactancias en paralelo con los condensadores según esquema anterior:

3º Zt --> Desde la fuente de alterna CON LOS CONDENSADORES conectados-->

Ut=          It =       St[VA]=  )

P.e., I = 33 mA --> Z= U/I =11/33= 333 Ohm

4º --> Montar el circuito con las  tres reactancias en paralelo con los tres CONDENSADORES

y medir para  el conjunto (t--> Total):

Fuente de alterna--> Ut=          It =       St[VA]=

P.e., I = 66 mA --> Z= U/I =11/66= 167 Ohm

5º --> Compara resultados totales de los puntos 2º y 3º. Responde a las preguntas:

5.1.- ¿En qué situación la intensidad total es mayor, con condensadores o sin condensadores?

5.2.- ¿En qué situación la potencia aparente St  es mayor, con condensadores o sin condensadores?

6º -->

 Crear entrada  Doc en classRoom y explica en detalle tu trabajo

y los resultados obtenido por tu grupo o por el vídeo de esta actividad.

Curiosidad:

¿Por qué no conectamos los condensadores en serie? Porque perdemos capacidad

FICON 2021



http://www.feval.com/ficon/

FICON y Expoenergea

recuperan el formato presencial de feria

 y se celebrarán de forma conjunta

 del 4 al 6 de noviembre en FEVAL

Concurso audi

audicrea.com

Actividades extraescolares los recreos

 Quería que comentárais a vuestros alumnos en las tutorías durante esta semana, que las actividades de los recreos comenzarán el próximo 18 de octubre.

Este año tendremos,

L y J: AJEDREZ;   M y J TENIS;    X y V: BALONCESTO 3X3  y

Martes: MANUALIDADES.

En el caso de ajedrez, tenis y baloncesto dispondrán de código qr para apuntarse, pero para aquellos que no puedan hacerlo así y para el taller de manualidades, pido anotéis en un papel vuestro curso y los alumnos que quieran participar por actividad y lo dejéis en el buzón de extraescolares a lo largo de esta semana.

Números complejos

 https://www.matesfacil.com/BAC/complejos/numeros-complejos-forma-polar-binomica-calculadora-producto-problemas-resueltos.html

https://web2.0calc.es/       Blog      Trazado triángulo

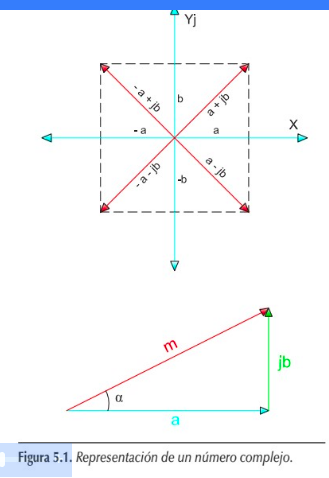

1.1.- Expresa en polar una impedancia de parte resistiva 10 Ω y parte reactiva de carácter inductivo de 6 Ω. Representa el vector resultante indicando el valor del ángulo con abscisas y los segmentos.

https://www.matesfacil.com/BAC/complejos/numeros-complejos-forma-polar-binomica-calculadora-producto-problemas-resueltos.html

1.2.- Tenemos conectada en serie una impedancia de valor 100 Ω∠30º con otra de 150 Ω∠20º. Determina la impedancia equivalente.

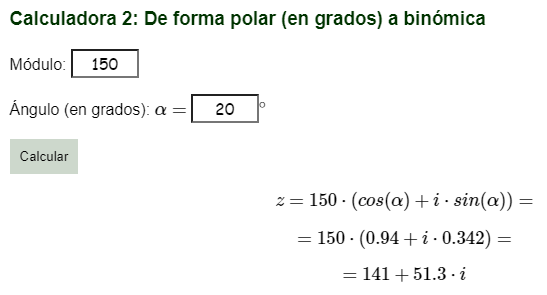

 R= 86,6 +141 = ??

X= 50 + 51,3 = ??

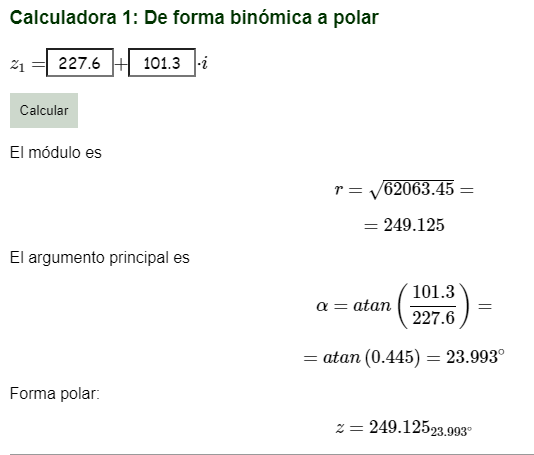

249,13 Ω∠24º

https://www.matesfacil.com/BAC/complejos/numeros-complejos-forma-polar-binomica-calculadora-producto-problemas-resueltos.html

Varios días de autonomía en el hogar

Baterías transportable para hogar

Fin de curso tutoría: Matriculación y exámenes de septiembre

Toda la información de interés en la web del IES y en el tablón de entrada al IES, en la pared derecha de la puerta de Conserjería

--> Los exámenes de septiembre:

Miércoles, 1:

8:30 --> Automatismos Industriales

10:00 -->  Electrónica

11:30 --> Electrotecnia

13:00 --> Instalaciones Electricas de interior

Jueves, 2:

8:30 --> Instalalaciones SOLARES fotovoltaicas

11:30 -->  FOL

--> Sobre la matrícula, recordad:

La matrícula es presencial,  tenéis que traer los documentos que se indican, y la instancia autorrellenable:

https://iescuatrocaminos.educarex.es/index.php/117-uncategorised/469-matriculacion-y-admision-ciclos-formativos-2021-2022

--> Sobre la estructura de 2º:

--> 2º DUAL. Como se ha comentado reiteradamente en clase, ha sido el tema estrella del 2º y el 3er trimestre, en segundo la estructura es Dual, 50 % en empresas, en bloques de 2 semanas en 2 semanas alternando empresas-IES.

https://drive.google.com/file/d/12iQcaNB3GQBLynlxBsQxJRCNDsOo39_G/view?usp=sharing

 + sobre matrícula:

Es importante recordar que, no realizar la matrícula en el período que les coresponda, "SUPONE PERDER LA PLAZA A LA QUE SE TIENE DERECHO Y ÉSTA PASARÍA A LOS NUEVOS SOLICITANTES"

Trabajos en Altura y PRL Riesgo Eléctrico

 https://www.laborali.es/curso-trabajos-en-altura-prevencion-prl-electricidad-online

Electrotecnia/ ISFV/ Electrónica --> Recuperación de junio

Electrotecnia:

EVA 1ª  -->Introducción a la electricidad y Corriente continua

https://docs.google.com/document/d/1F-JdycbqSBPVeCL68SeFPaExscqJm2lKWa9ZYilBqy8/edit?usp=sharing

 https://docs.google.com/document/d/1hnO7AeEzCbZ8lRm5pSjrOaSdWIg04OMlm4sHHDJ1dYg/edit?usp=sharing

EVA 2ª --> Corriente alterna

https://docs.google.com/document/d/1pjCdhLOavkVaDM2MYzoLSs0SD7_9PdxyIb0M6y_-LMc/edit?usp=sharing

EVA 3ª --> Cálculo de conductores  + fdp  y Transformadores, priorizado lo importante en magenta en:

https://docs.google.com/document/d/1W_DU0zd8KnP85-mqWz2ee3H3I5uQkCRXjdq6jfYk_6Q/edit?usp=sharing

https://docs.google.com/document/d/1Pc7aXogGw41ZCz9u6-CWTkCLtZGkutd07TzmWZ9qh8o/edit?usp=sharing

ISFV:

EVA 1ª  --> Módulos fotovoltaicos,  priorizado lo importante en magenta en:

https://docs.google.com/document/d/1b3RSHyu3McUP-PP3mZDyZaciLkIIYdl-o0Lzhfm4J5k/edit?usp=sharing



EVA 2ª --> Baterías, priorizado lo importante en magenta en:

https://docs.google.com/document/d/1K0qcdo7SEMQVgY0GLxo_yty_pC1qSQRxTqHhGxNyiMQ/edit?usp=sharing

EVA 3ª --> Reguladores, inversores, instalaciones aisladas y conectadas a red, priorizado lo importante en magenta en:

https://docs.google.com/document/d/1Xv83rdgdjhFDiEIElom9IeuMlnMDCbWyZLeZ7kt2Y-k/edit?usp=sharing

https://docs.google.com/document/d/1y-_dZ-ZHHc3jm70ouoe2_-FDS36Ey5Kzbh7tCeGtp_g/edit?usp=sharing

https://docs.google.com/document/d/1r5F4WeNCVFvUTDWmhK57uXbSMAxezVrTvYEX_NkOTbQ/edit?usp=sharing

Electrónica:

EVA 1ª  --> Conceptos previos,  priorizado lo importante en magenta en:

https://docs.google.com/document/d/1U_u9G9Ry4cxWm7177RvysXuOtRRP5twaX2TYiY_87ew/edit?usp=sharing

EVA 2ª --> Componentes pasivos y  El diodo

https://docs.google.com/document/d/1VwS12OEMn6Y0OG3h0tvukg5M13QYzaN-JsC_3Aa3tyc/edit?usp=sharing

https://docs.google.com/document/d/1BUzhB76V1ONfYD-uKN_j37RL_zgXtapo0wSjC-INzsw/edit?usp=sharing

EVA 3ª --> El transistor, Fuentes de alimentación y Electrónica de potencia, priorizado lo importante en magenta en:

https://docs.google.com/document/d/1Ik0jtP9beLsmd_XN5Tzo1RhCGP_HXgo1X1-3NHIslWs/edit?usp=sharing

https://docs.google.com/document/d/1f2OzCYVe9dTzwLkeXFJaMuTZ8LtccqjT_tY9Izb6uLc/edit?usp=sharing

https://docs.google.com/document/d/1ruqDzacqkiEyTx5dUSWjqfdfiLGy3jfd896VW-DI4vo/edit?usp=sharing

T9 Electrotecnia Motores de corriente alterna

 Carpeta con XCF y otros

1º IEA exámenes de recuperación junio



Simplificación 3 --> Se realiza en casa.

 Grupos:

Individual, realizar en casa

TAREA:

1ºPartiendo de la tabla de verdad del circuito 3 de los ejercicios de digital -->

 3.- En un determinado proceso industrial, disponemos de dos generadores de 15 Kw, cada uno, para alimentar a tres motores de 5 Kw, 10 Kw y 15 Kw, los cuales no funcionan siempre juntos (ver figura). Queremos realizar un automatismo que detecte los motores que están en funcionamiento en cada momento y ponga en marcha el         segundo generador (G) cuando sea necesario.

      SE PIDE:

1)  La  tabla de la verdad de la función G que controla el funcionamiento del  2º generador.

2)  La función lógica en su primera forma canónica.

4)  El circuito lógico correspondiente a la ecuación lógica sin simplificar y a la simplificada.





Entradas: Salidas:

1 Motor funciona 1 Funciona 2º generador

0 Motor parado    0   No funciona 2º gener

• Tabla de la verdad:

• Ocho combinaciones de entradas  (23).

• Salidas activas en función de las condiciones del enunciado.

•


• Simplificación por Álgebra de Boole:

• Circuito lógico (ecuación desarrollada [[No montar]] :

• Circuito lógico (ecuación simplificada): Hay dos opciones

2º Traza el esquema de emplazamiento --> Protoboard.  Tiene que ser singular -->que se detecte cualquier copia.

3º Simular la comprobación --> sustituimos las fotografías por dibujos explicativos. Pueden ser la protoboard coloreando los diodos que se encienden y se apagan:

4º Explicar la simulación --> Explicar, para cada estado, que patilla y de que integrado -recordando su función- se activa o desactiva en ese proceso.

5º Subir a ClassRoom.
